L3-Prozessor x8 und L4-Prozessor sind
Signalverarbeiter für das modulare Backtest-System

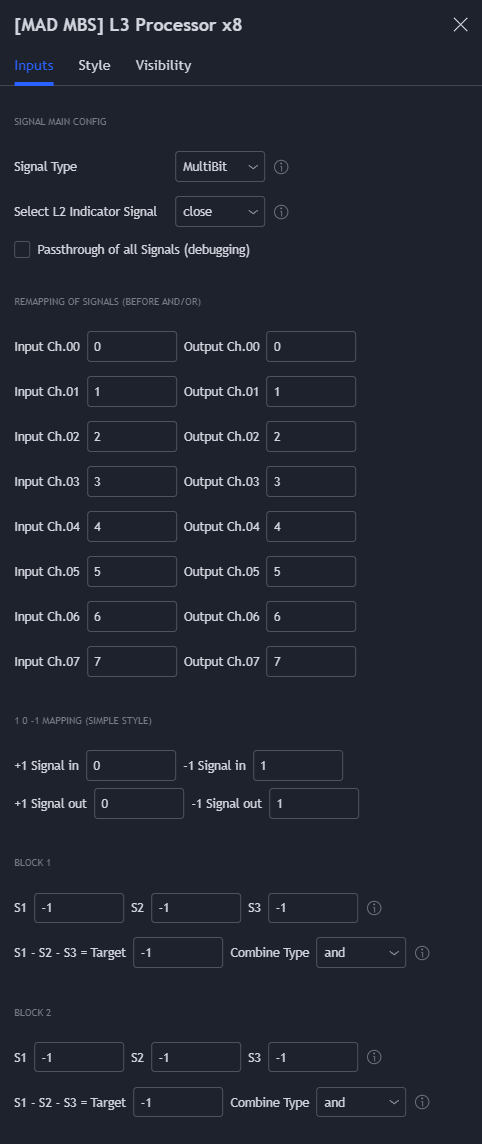

Funktionsübersicht:

* jeder Eingangsport kann auf jeden Ausgangsport ummapped werden

* 8 einzelne Kanäle und 6 Funktionen beim x8 Prozessor
* 16 einzelne Kanäle und 8 Funktionen beim x16 Prozessor

* grundlegende Gatterfunktionen manipulieren wie: UND ODER NICHT

* Zeitfunktionen: TP TPD TON TOF

* Eingangsseitig werden sowohl Multibit als auch klassische -1 0 +1 Signale verwendet (aufmoduliert auf Zielkanäle)

* Ausgangsseitig Multibit und auch 2 Quellkanäle Richtung +1/0/-1 klassische Signale

‍

‍
im Detail zu den Eingabemöglichkeiten:

Signaltypen:

Eingaben:
* Multibit (8/16 Kanal Übermittlung mittels eines Digitalsignals)
*  1/0/-1 (Long/Neutral/Short Übermittlung mittels eines Digitalsignals)
* Random (Zufallsdaten)
* Testsignals (Testsignale)
‍

Indikator:

Eingaben: vorhergehender Indikatorplot von dem die Signale abgegriffen werden
‍

Passthrough aktiv:

Eingaben: Hacken für Aktiv

das Signal wird 1:1 durchgereicht, keine Operationen
‍

Remapping:

Eingangskanäle können auf andere Eingangskanäle kopiert werden.
Eingaben:
2x Kanalnummer von -1 bis 7 oder -1 bis 15 es wird mit 0 zu Zählen begonnen.
einmal für Eingang / einmal für Ausgang
‍

1/0/-1 Mapping

Ein und Ausgangssignale welche für das klassische Signal verwendet werden sollen.
Es wirdmittles X8/16 Prozessor ein eingehendes  klassisches Signal in Multibit übersetzt.
Selbes in die Gegenrichtung, z.B nach Berechnung eines Signals wird dieses auf 1/0/-1 aufmoduliert

Eingaben:
Kanalnummer von -1 bis 7 oder -1 bis 15 es wird mit 0 zu Zählen begonnen.
‍

klassische Bool Operationen:

Eingaben:

Eingangskanal 1, Eingangskanal 2, Eingangskanal 3
Ausgangskanal, Funktion ("and", "or", "not", "nand", "nor", "xor", "xnor")

Ausgabe: Modifizierte Bits
‍

klassischer Timerblocks

Eingabe: Eingangskanal  1, Zeit 1, Zeit 2
Ausgangskanal, Funktion ("TP", "TPD", "TON", "TOF")

Ausgabe: Modifizierte Bits

Pulse(TP) nur ein Impuls geht durch anstelle eines DauerTrues
Delay Pulse(TPD) nur ein verzögerter Impuls (Signal muss aktiviert bleiben in der Wartezeit)
Einschaltverzögerung(TON) Zeitverzögerung bis Bit wahr (Signal muss aktiviert bleiben in der Wartezeit)
Off Delay( TOF ) Zeitverzögerung bis zum Abfallen des True Signals
‍

Begrenzungsfunktionen

Minimum Deviation Percentage (MDP)

Eingabe: Eingangskanal, minimals Schrumpfung (1000-Promille), maximale Schrumpfung (1000+Promille)
Ausgangssignal, Funktion (MDP)
Ausgabe: % Gefiltertes Signal
(Nützlich für DCA-Strategien, begrenzt Überinvestieren durch einen auslösungsfreudigen Indikator.)
‍

Minimal geforderte True´s in bestimmter Anzahl (RATE)

Eingabe: Kanal 1, in X bars müssen Y bars auftreten, -1
Ausgangssignal, Funktion (Rate)
Ausgabe: Zählt die Bool-In und vergleicht sie mit der benötigten Anzahl in einem gegebenen Bereich

‍

Die grundlegenden boolschen Operationen können hier nachgelesen werden:

‍

https://en.wikipedia.org/wiki/Logic_gate

‍

‍

‍

‍
